水力旋流器和旋流器組，分級設備

2016-11-04 18:17:02

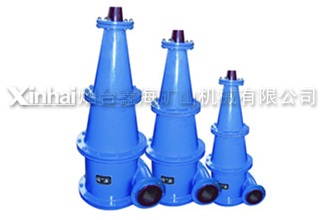

一、水力旋流器

水力旋流器是金屬選礦廠應用很廣的一種分級設備。此外還可用于脫泥。濃縮和分選等作業。與其它分級機比較，水力旋流器的優點為:構造簡單，無運動部件，體積小，分級粒度細，單位面積生產量大，分級效率高(一般為60%左右，有時可達80~90%)。水力旋流器是利用離心力的作用來分級的，其工作原理是離心沉降。當待分離的兩相(或三相)混合液以一定壓力從旋流器周邊切向進入旋流器內后，產生強烈的三維橢圓型強旋轉剪切湍流運動。由于粗顆粒(或重相)與細顆粒(或輕相)之間存在著粒度差(或密度差)，其受到的離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，大部分粗顆粒(或重相)經旋流器底流口排出，而大部分細顆粒(或輕相)由溢流管排出，從而達到分離分級的目的。

基本原理是將具有一定密度差的液-液，液-固，液-氣等兩相或多相混合物在離心力的作用下進行分離。將混合液以一定的壓力切向進入旋流器，在圓柱腔內產生高速旋轉流場?；旌衔镏忻芏却蟮慕M分在旋流場的作用下同時沿軸向向下運動，沿徑向向外運動，在到達錐體段沿器壁向下運動，并由底流口排出，這樣就形成了外旋渦流場;密度小的組分向中心軸線方向運動，并在軸線中心形成一向上運動的內渦旋，然后由溢流口排出，這樣就達到了兩相分離的目的。 其優點是結構簡單，占地面積小，分級效率與生產率高，在較高的溢流濃度下，仍能獲得較細的產品。普通沉砂嘴磨損快，工作不夠穩定，造成生產指標波動，我司均采用耐磨材料加以克服。

二、旋流器組

旋流器組是由兩臺或者兩臺以上的旋流器串聯或者并聯的組合。在單臺旋流器不能滿足工藝要求的處理量或者分級細度的時候，就可以考慮采用旋流器組，多用于礦山的分級、脫水、脫泥、濃縮、尾礦筑壩和電廠的濕法脫硫工藝中，用途比較廣泛。

產品應用

直徑小的水力旋流器，通常分級效果要好一些，所以對于大規模礦山同時又需要細分級情況下，可以不選擇一臺大的旋流器，而是選擇幾臺小旋流器并聯或串聯成機組。我們可以提供不同數量不同型號的水力旋流器機組。旋流器的內襯均采用耐磨橡膠制成，同時旋流器機組箱體內和管路部分多處均包膠或襯有耐磨橡膠，以增加整體的使用壽命。旋流器機組內每一臺旋流器的給礦口均安裝了我公司特別開發的一種無隙閘閥，該閥運轉可靠，幾乎無運動阻力，同時閥門空間尺寸很小，減少了整個旋流器組的直徑。

產品原理

旋流器作為一種常見的分離分級設備，其工作原理是離心沉降，當待分離的兩相(或三相)混合液以一定壓力從給礦口進入旋流器后，產生強烈的三維橢圓型強旋轉剪切旋流流動。由于粗顆粒(或重相)與細顆粒(或輕相)之間存在粒度差(或密度差)，在離心力、向心力、浮力、流體阻力等作用下大部分粗顆粒(或重相)按螺旋軌跡下旋到底部，作為沉砂從沉砂口排出。細顆粒給礦(輕相)在中心形成內螺旋礦流向上運動，作為溢流從溢流管排出。
