格子型球磨機

2016-11-01 21:47:13

????

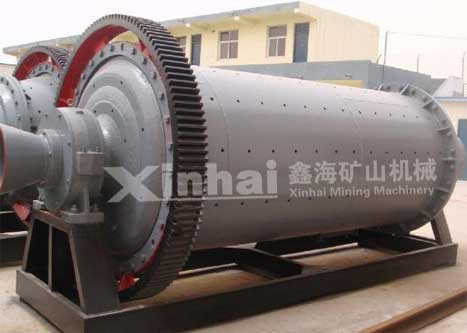

格子型球磨機簡介

格子型球磨機其實就是說球磨機的排礦端中空軸頸的端蓋內，裝有軸承內套和排礦格子。排礦格子由中心襯板、格子襯板和簸箕形襯板等組成。在端蓋的內壁上鑄有八根放射狀的筋條，將端蓋分成八個扇形室，在每個扇形室內安裝簸箕形襯板，并用螺釘固定在端蓋上，然后將格子板安裝在由簸箕襯板所形成的每個扇形室上。格子襯板有兩種結構形式：一種是由兩塊合成一組，由楔鐵壓緊，楔鐵則用螺釘穿過筋條固緊在端蓋上，中心部分用中心襯板止口托住，以免它們傾斜和脫落；另一種是把兩塊合成一塊，直接用螺釘固定。中心襯板是星形的，它由兩塊組成，用螺釘固定在筋條上。


組成

格子型球磨機主要由進料裝置、主軸承、襯板、筒體、人孔、排料格子板、端蓋板、大齒輪、聯軸器、傳動裝置等組成。
1.進料裝置由進料溜子和進料螺旋筒組成，進料溜子內裝有襯板，延長了進料裝置的使用壽命；
2.端蓋和中空軸分成兩部分組合在一起，端蓋為碳鋼切削加工而成，中空軸鑄造成型，可保證其安全可靠工作；
3.進料端中空軸軸頸設有預留間隙，可以減小筒體由溫差的伸縮和安裝造成的誤差，保證齒輪的正確嚙合；
4.格子型球磨機內襯板進行組合設計，針對磨內不同階段采用不同的襯板結構，大大提高了粉磨效率；
5.主軸承采用滑動軸承，具有好的強度、塑性、聚合性、減摩性、耐磨性、潤滑性和傳熱性，而且更換簡便。

工作原理

格子型球磨機工作原理是由格子襯板上的孔是傾斜排列的，孔的寬度向排礦端逐漸擴大，可以防止礦漿倒流和粗粒堵塞。礦漿在排礦端下部通過格子襯板上的孔隙流入扇形室，然后隨筒體轉到上部并沿孔道排出。中空軸頸內鑲有耐磨內套，且一端制成喇叭形葉片，以便于引導礦漿順葉片流出磨機。由于這種磨礦機礦漿是通過格子板排礦裝置排出，因此稱為格子球磨機。

設備調試

?1、在格子型球磨機安裝的時候要注意安裝的平穩度，該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。

2、格子型球磨機的水平安裝位置要注意，安裝時應注意主機體與水平的垂直。

3、然后就是格子型球磨機的安裝檢查工作，安裝后檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。

4、按設備的動力配置電源線和控制開關。

5、檢查完畢，進行空負荷試車，工作正常即可進行生產。?

保養技巧

對機器設備進行日常的維護和檢修可以有效的提高格子型球磨機的運轉效率，并且延長機器的使用壽命，下面是河南鄭礦機器有限公司給您的10條機器維護和保養建議，希望對大家有幫助。
1.潤滑油要每半年換油一次，所有的潤滑油要在球磨機開機運轉一個月之內全部放出，徹底清理之后更換新潤滑油。
2.球磨機在運轉過程中，主承軸的溫升不要超過55度。
3.確保大小齒輪傳動平穩，無異常噪音，間斷性的對磨機進行檢修，必要時要及時調整間隙。
4.運動過程中，要確保球磨機無強烈震動。
5.確保電流點擊無不正常波動。
6.及時添加鋼球，這個要根據球磨機鋼球的磨損情況決定。
7.主承軸如果嚴重磨損，一定要及時更換。
8.在以下兩種情況下，球磨機襯板要及時更換：被磨損70%或有超過70mm長的裂紋時。
9.篦子板磨損到不能再焊補時需及時更換。
10.大齒輪齒輪面磨損到一定程度后可翻面繼續使用,待雙面用過之后更換新齒輪。
